Gumilemez, - Görgő, - Heveder, - Szállítószalag

Műszaki gumilemezek, csúszásgátlós gumiszőnyegek, elektromos szigetelő szőnyegek, istálló- és rámpaszőnyegek,szállítószalag görgők,szállítószalag pályák, gumihevederek, tervezéstől a kivitelezésig.

SZÁLLÍTÓSZALAG PÁLYÁK



PÁLYAKIEGÉSZÍTŐK

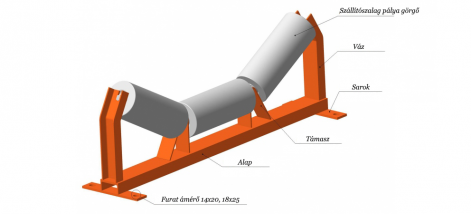

GÖRGŐTARTÓ BAKOK

A görgőtartó bakok a szállítószalag pályák elemei, a felsőági hevedert alátámasztó különböző típusú görgők elhelyezésére szolgál.

Görgőtartó bakokat alkalmaznak 400mm-től 2.000mm szállító szalag szélességű hevederpályáknál.

 Létezik egyenes kivitel a darabos áru továbbítására és 30o-ban vályúsított, ennél a szélső görgők dőlésszöge 30° (ritkábban ez lehet 15°; 20°; 45° és 60°).

gurollbelt_gorgotartobak

Jelölés:    UV80-127-30,
   ahol
   UV – „U” vályús görgőtartó bak
   80 – szállítószalag szélesség 800mm
   127 – görgő palást átmérő 127mm
   30 – vályúsítás szöge 30°

Az alkalmazás függvényében a következő görgőtartó bak alaptípusokat különböztetjük meg:

Felsőági vályúsított görgőtartó bak


az ömlesztett áruk szállításánál ez a legelterjedtebb görgőtartó bak típus. Alkalmas a felsőági heveder alátámasztására és egyben a heveder vályúsítását is megoldani. Legelterjedtebb vályúsítási szög 30°
Szállítószalag szélesség: 400 - 2000 mm.
Görgő palást átmérő: 89 - 159 mm.
Oldalsó görgők dőlésszöge:10°,15°,20°,30° és 45°.
A szállítandó anyag frakciója: 150-500 mm.
Bakok közti távolság: 500 mm vagy ennél kevesebb.



Energiaelnyelő, - vályúsított görgőtartó bak


a hevederkopás, károsodás csökkentésére használnak. Nagy frakcióméretű anyagok szállításakor a feladó pontok alatti görgőtartó bakokat energiaelnyelő gumitárcsákkal szerelt görgőkkel komplektálják, ezzel csillapítva a leeső termelvény energiáját. Általában ez három egy síkban elhelyezett, beépített csapágyú, átfutó, álló tengelyű görgőkből áll.
Szállítószalag szélesség: 800 - 1600 mm.
Görgő palást átmérő: 127 - 159 mm.
Oldalsó görgők dőlésszöge: 20°, 30° és 45°.
Előnye: biztosítja a heveder sima futását, védi a csapágyat az idő előtti tönkre meneteltől, tisztítja a heveder alsó oldalát.



Oldalterelő görgőtartó bak


a heveder oldalra csúszását, félre járását hivatottak megelőzni. Ezeket a vályúsított görgőtartó bakok közti részben a heveder élével érintkezésben szerelik fel.



Alsó- és felsőági egyenes görgőtartó bak



alkalmazzák egyenes és vályúsított szállítószalag pályákon, beépítésre kerülnek, mint a heveder felsőágában, mint az alsó ágban, mikor sík hordfelületre van szükség. Az alsóági görgőtartó bakok a heveder visszatérő ágának alátámasztását szolgálják, a kisebb terhelés miatt ezeket egymástól nagyobb távolságra helyezik el, mint a felső ágiakat.
Szállítószalag szélesség: 400 - 1600 mm.
Görgő palást átmérő: 89 - 159 mmм.
Csapágy típus: 203 - 308.



Önbeálló görgőtartó bak


a felsőági heveder középtengelyhez képesti helyzetének automatikus beállítására, szabályozására hivatottak. Vázhoz (kranstein) rögzített vízszintes síkban elfordulni tudó vályúsított görgőtartó bakból áll, két oldalterelő görgővel kiegészítve.
Szállítószalag szélesség: 650 - 1600 mm.
Görgő palást átmérő: 127 - 159 mm.



Kérjen ajánlatot!
